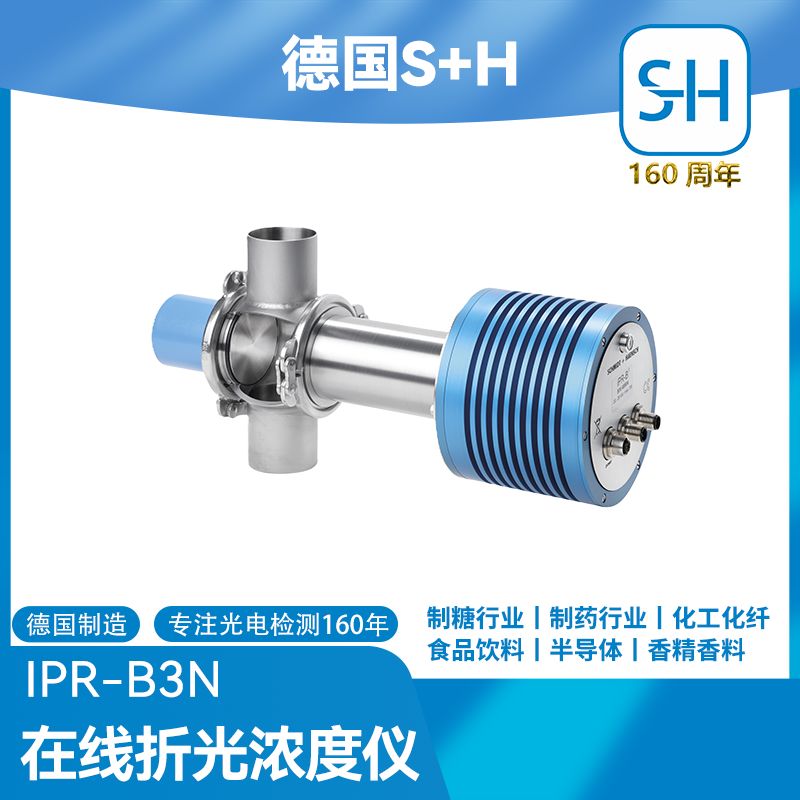

德国IPR Basic3标准型在线折光浓度仪

一、公司基本介绍

德国S+H（Schmidt + Haensch）公司成立于1864年，是一家拥有160年历史的精密光电检测仪器制造商。公司专注于旋光仪、折光仪、密度计等相关测量技术的研发与生产，产品广泛应用于食品、制药、化工、能源等多个工业领域。作为全球较早研发制造旋光仪折光仪制造商之一，施密特汉熙以其高精度、高稳定性和高可靠性的产品赢得了全球用户的信赖。

公司总部位于德国柏林，在全球多个区域设有分支机构和服务中心，施密特汉熙仪器（上海）有限公司成立于2011年，负责中国市场的技术支持与销售服务。其核心产品包括实验室折光仪、旋光仪、密度计以及在线折光仪系列，其中IPR系列在线折光仪因其高超的性能和广泛的适用性，成为工业在线浓度监测的优选设备。

二、IPR在线折光仪工作原理

2.1 基本工作原理

德国S+H在线折光仪基于临界角全反射原理进行测量。当光线从高折射率介质（如蓝宝石棱镜）进入低折射率介质（如被测液体）时，会在界面处发生折射和全反射现象。通过检测临界角的变化，仪器能够精确计算出液体的折射率（RI），并将其结合温度数据，进行温度补偿后，转换为常见的浓度单位（如Brix、Oechsle、乙二醇浓度等）。

该测量方法具有以下优势：

• 不受液体颜色、浊度或粘度的影响

• 实现连续、实时的在线监测

• 具备自动温度补偿功能，确保测量结果稳定可靠

2.2 产品描述

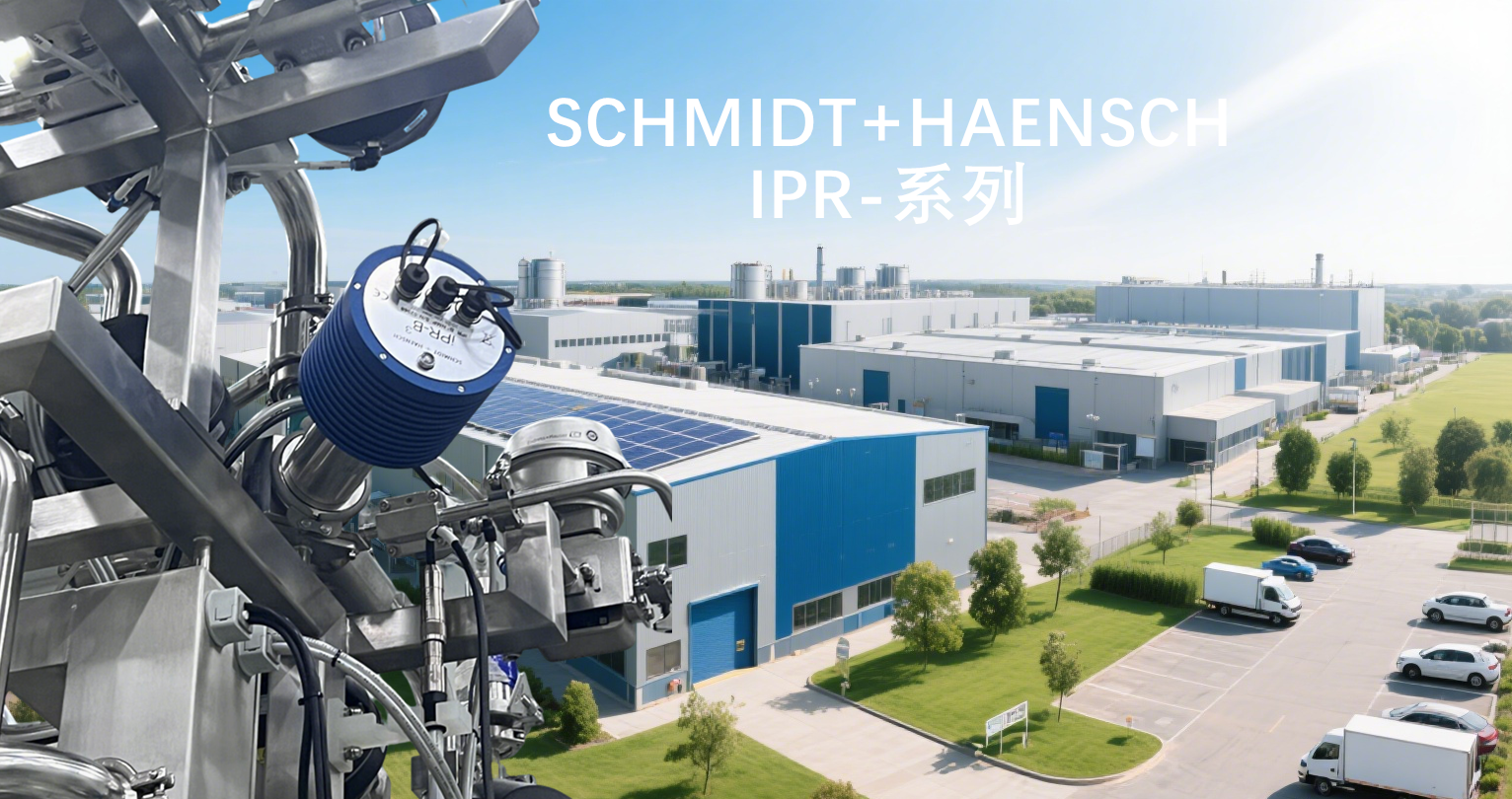

IPR系列在线折光仪是专为工业现场设计的高精度浓度监测设备，适用于各种液体介质的在线分析。

IPR系列折光仪可与工厂的DCS、PLC系统集成，实现远程监控和自动化控制，广泛应用于食品饮料、化工、制药、金属加工、环保等多个行业。

三、IPR Basic3标准型主要技术参数

IPR Basic3标准型在线折光仪是IPR系列中的基础型产品，适用于大多数常规工业应用，具有结构紧凑、安装方便、性能稳定等特点。

3.1 测量性能

3.2 环境适应性

• 过程温度范围：-10°C 至 +90°C（标准型）

• 环境温度范围：+10°C 至 +50°C（无冷凝）

• *大工作压力：1 MPa（10 bar），部分型号支持更高压力

• 防护等级：IP65（NEMA 4X）

3.3 电气与通信特性

供电电源：24 V DC（宽电压输入范围：18 - 36 V DC）

功耗：小于5 W

输出信号：

隔离4-20 mA模拟输出 × 2路（16位分辨率）

数字开关信号输出 × 2组（*高负载1A）

RS232/RS485数字接口（支持Modbus RTU协议）

USB接口（用于配置和数据导出）

3.4 材质与结构特性

• 外壳材质：316L不锈钢（可选PTFE涂层或哈氏合金）

• 触液材质：蓝宝石棱镜、FFKM密封圈

• 安装方式：支持360°任意角度安装，适应多种管道布局

• 光源寿命：LED光源，寿命超过100,000小时，无需频繁更换

四、iPR在线折光仪的典型应用

德国S+H公司IPR B3标准型在线折光仪凭借其高精度、高稳定性和广泛的适用性，广泛应用于多个工业领域，实现液体浓度的实时监测与过程控制。

4.1 食品饮料行业

• 糖类加工：用于蔗糖、果葡糖浆等溶液的Brix值在线监测，控制蒸发、结晶等关键工艺

• 饮料生产：实时检测果汁原浆、碳酸饮料、乳制品等产品的固形物含量，确保配方准确

• 酒精饮料：通过折射率间接推算酒精浓度，用于蒸馏和调配过程的质量控制

4.2 化工与制药行业

• 有机溶剂管理：监测DMF、DMAC、NMP等溶剂的回收浓度，优化溶剂循环利用效率

• 制药工艺：用于注射剂等渗调节、发酵液营养物浓度控制、提取液浓度监测等关键环节

• 聚合物生产：在化纤、树脂等生产过程中，实时监控聚合物溶液的浓度变化

4.3 金属加工与清洗行业

• 切削液浓度监测：确保乳化液浓度在*佳范围内，防止设备腐蚀和工件表面损伤

• 清洗剂浓度控制：实时监测清洗液的有效成分浓度，保证清洗效果并减少化学品浪费

4.4 环保与能源行业

• 废水处理：监测废水中的溶解固形物含量，优化处理工艺参数

• 冷却塔管理：通过监测循环水的浓缩倍数，控制补水和排污频率，降低能耗和水资源消耗

4.5 生物燃料与发酵行业

• 乙醇发酵：实时监测发酵液中的糖度变化，优化酵母活性和乙醇产率

• 生物柴油生产：用于甘油和甲酯相分离过程的界面探测，提高分离效率


德国施密特汉熙IPR Basic3标准型在线折光仪凭借其先进的光学测量原理、稳定的性能表现和广泛的应用适应性，已成为众多工业领域液体浓度在线监测的理想选择。无论是食品饮料、化工制药，还是金属加工、环保能源等行业，IPR Basic3都能提供准确、可靠的浓度测量解决方案，助力企业实现智能化生产与质量控制。
